Difficile de faire plus simple : une seule pièce d'habitation et un toit plat.
Dimensions extérieures : environ 45 x 54 x 33 mm.
Quatre ouvertures dont une porte.
... et c'est tout.
Plus modeste, on peut pas.
Les murs ont une épaisseur de 3 mm.
Difficile de faire plus simple : une seule pièce d'habitation et un toit plat.
Dimensions extérieures : environ 45 x 54 x 33 mm.
Quatre ouvertures dont une porte.
... et c'est tout.
Plus modeste, on peut pas.
Les murs ont une épaisseur de 3 mm.
Pour imprimer cette petite maison j'ai choisi du fil PolyWood. C'est un PLA avec du bois qui donne à la pièce un aspect "bois mat" ou "terre sèche". Facile à enduire et à peindre.
Suivant l'imprimante utilisée, il sera nécessaire de réduire au papier de verre les dimensions du toit pour qu'il s'encastre correctement et vienne en appui sur les petites nervures qui ceinturent le bâtiment à l'intérieur des murs.
Pour éviter l'affaissement des linteaux l'impression est paramétrée avec "supports d'impression", c'est à dire que les porte et fenêtres (ben oui, ya qu'une porte ! ) seront remplies d'une sorte de nid d'abeille qui supportera les linteaux au moment de leur impression.
Il faudra ensuite désoperculer toutes les ouvertures pour les débarrasser de ces supports, puis ébavurer correctement.
La maison, avec son toit, et la porte partiellement désoperculée.
Note :
Cette petite maison peut être facilement imprimée à l'échelle "N".
Il suffit, dans CURA by Dagoma, d'utiliser les mêmes fichiers ".stl" et d'appliquer le coefficient de réduction 0,54. (Hé oui ! Pas besoin de redessiner).
L'impression prendra 20 minutes et 4 grammes de PLA pour un coût matière de l'ordre de 0,20€ !
Si l'échelle 1:43 vous tente, il suffit d'appliquer un coefficient x2 dans CURA.
Il faudra 5 heures d'impression et 73 grammes de PLA (moins de 4€).
C'est encore jouable.
Ah ! petite remarque : le bâtiment est marqué "HUGO 2017" à l'intérieur.
Mon petit fils voulait que "son œuvre" soit signée ! (c'est la seule chose que j'ai faite sur ce modèle).
Téléchargements :
Petite maison en adobe
Un de mes petits fils voulait absolument dessiner et imprimer une maison en 3D.
J'ai orienté son choix vers un modèle simple : une petite maison de paysan modeste de la région de Santa Fe, en adobe, qui va me servir sur mon réseau. Tant qu'à faire...
CAMERA EMBARQUÉE
Sur machine 2D2 JOUEF
Rédacteur : Jacques DELESTRE
Création : novembre 2013
Choix de la caméra :

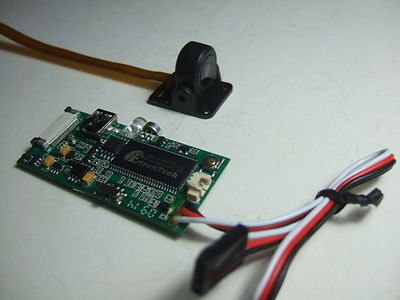

Le choix de la caméra se porte sur la "FlyCamOne V2" pour plusieurs raisons :
- Caméra vendue sans carter extérieur, donc à un prix très abordable.
- Sa qualité de prise de vues, par de déformation des poteaux de caténaire style caténaire du midi.
- Sa mini carte de stockage des prises de vues intégrée dans le circuit de la caméra.
- Sa dimension en largeur correspond à la largeur disponible à l'intérieur de la machine.
- Transfert facile avec un cordon USB des vidéos dans un ordinateur.
Cette caméra permet 3 fonctionnements différents :
- Vidéo
- Photos en série
- Photo
(Voir manuel installation et de commande livré avec la caméra)
Choix de la machine :
Le choix de cette machine pour deux raisons :
- Cette machine inutilisable pour des problèmes de châssis, dispose d'un espace suffisant pour installer la caméra et son circuit de commande.
- Multiplier les captages de courant à la voie, pour limiter au maximum les coupures d'alimentation de la caméra.
Première étape : Transformations du châssis
- Élimination des restants du support moteur de la machine.
- Augmenter le captage du courant sur tous les essieux.
- Nettoyer les formes sur les plages avant et arrière.
- Mise en place de 2 bandes métalliques pour connecter les fils d'alimentation de la voie.
- Le lest côté caméra sera usiné pour permettre le passage libre du connecteur plat entre la caméra et son circuit de commande.
- Ce lest sera fixé par 2 nouvelles vis de part et d'autre du passage du connecteur de la caméra.
- Disposer une bande de plastique centrale pour assurer une protection au connecteur plat de la caméra.
Deuxième étape : Mise en place de la caméra
Cette réalisation se fera à la fois à l'aide d'un schéma dimensionnel de la machine à l'échelle HO et du schéma des composants électroniques version CMS.
Faire un support du circuit de commande pour permettre l'extraction des futures vidéos
Les éléments des supports seront en plastique pour ne pas faire de court-circuit sur la carte. Ils seront fixés par 4 vis M2 à tête cylindrique réduite.
Le premier support sera percé de trous lisses, le deuxième de trous légèrement oblongs (facilite le montage du circuit).
Les 2 supports seront fixés sur le châssis dans des trous taraudés dans le plastique.
Troisième étape :
Circuits électroniques de commande de l'ensemble
Les circuits électroniques seront conçus pour prendre en compte les fonctions suivantes :
- Fonctionnement des feux avant et arrière blanc et rouge.
- Mise sous tension de la caméra et des projecteurs latéraux à la caméra.
- Déclenchement de la caméra.
- Démontage de la caisse pour permettre facilement le transfert des vidéos sur un ordinateur.
Sa conception doit tenir compte de l'emplacement des différents composants (composants CMS dans le cas présent).
1°- Circuits pour fixation et câblage des feux AV et AR et des 2 projecteurs
A chaque extrémité il y aura 2 circuits, un simple couche pour l'alimentation des feux, un autre double couche pour la fixation des projecteurs et de la connectique avec le
circuit principal de commande de l'ensemble. La caisse sera démontable sans difficulté.
Les circuits de l'extrémité caméra sont identiques avec en plus les 2 leds projecteurs et un connecteur au circuit de commande à 5 plots.
La caméra aura son socle réduit en taille pour qu'elle soit le plus près possible de la position du pare brise.
Pour des raisons de positionnement du circuit de commande de l'ensemble les 2 lests auront une hauteur maxi de 13.8 mm.
2°- Etude du circuit principal de commande de l'ensemble
Le circuit électronique de commande principal intégrera les éléments principaux tels que pont redresseur, convertisseur de tension ajustable, optocoupleur, picaxe, décodeur et relais de contacts.
Voici le synoptique de commande
Schéma de commande
Ce circuit sera à double face, étude du circuit et réalisation des typons.
3°- Passons à la réalisation de ce circuit à 2 faces
Ce circuit sera réalisé dans une plaque épaisseur 1 mm, dimensions : longueur 145 mm, largeur 29 mm.
Les composants seront montés dans l'ordre suivant, avec vérification du bon fonctionnement :
1°- Montage des composants d'alimentation du circuit.
2°- Mise en place du décodeur de fonctions et des composants d'alimentation des feux de la locomotive.
3°- Montage des composants de commande de la fonction F1 (alimentation de la caméra et des projecteurs avants).
4°- Montage des composants de commande de la fonction F2 (déclenchement de la caméra).
On peut remarquer les 2 aimants de diamètre 5 mm et d'épaisseur 2,75 mm qui tiendront la carcasse de la machine en place.
4°- Montage du circuit sur la machine
Placer le circuit sur les connecteurs inférieurs (12 au total), et faire les essais de fonctionnement de la caméra.
En appuyant sur la fonction F1 de la télécommande les projecteurs à leds haute luminosité s'allument (la led verte est allumée, la caméra est alimentée).
En appuyant sur la fonction F2 de la télécommande la caméra filme (la led verte est passée au rouge, la vidéo est enclenchée).
Il reste à remettre la carcasse de la machine en place sur le châssis. Etat de la caméra par le hublot vert ou rouge.
